●LCD投影技術
LCD(Liquid Crystal Display)投影機分為液晶板投影機和液晶光閥投影機兩類。液晶是介于液體和固體之間的物質，本身不發光，工作性質受溫度影響很大，其工作溫度為-55oC~+77oC。投影機利用液晶的光電效應，即液晶分子的排列在電場作用下發生變化，影響其液晶單元的透光率或反射率，從而影響它的光學性質，產生具有不同灰度層次及顏色的圖像。
成像器件為液晶板，是被動式的投影方式。利用外光源金屬鹵素燈或UHP（冷光源）。按照液晶板的片數，LCD 投影機分為三片機和單片機。

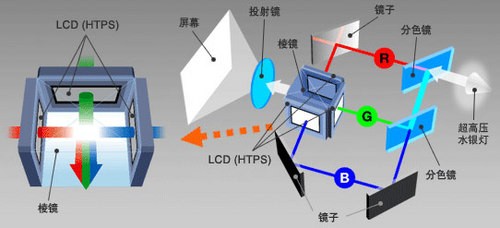

3LCD投影技術原理圖
三片LCD板投影機原理是光學系統把強光通過分光鏡形成RGB三束光，分別透射過RGB三色液晶板；信號源經過AD轉換，調制加到液晶板上，通過控制液晶單元的開啟、閉合，從而控制光路的通斷，RGB光最后在棱鏡中匯聚，由投影鏡頭投射在屏幕上形成彩色圖像。目前，三片板投影機是液晶板投影機的主要機種。
LCD單板投影機機體積小，重量輕，操作、攜帶極其方便，價格比較低廉。但其光源壽命短，色彩不夠均勻，分辨率較低。目前單板投影機的機型已經很少。從圖像品質上，單片機的表現要比三片機遜色不少。
●DLP投影技術
DLP(Digital Light Processing)指德州儀器（TI）專有的數字光處理技術。它和LCD的原理大為不同，不是那種通過光線透過LCD面板的成像方式。DLP投影機內部的DMD芯片是一種由成千上萬微小的表面的反光鏡組成硅晶片，其中每個“鏡子”代表一個像素（我們也可以叫它Panel）。在實際的應用中DLP有三種內部結構作為成像的基礎。
DMD芯片表面的Panel來回擺動控制進入鏡頭的影像，而且根據每種顏色的數量控制Panel的開關。目前有一種很貴的DLP投影機采用三個單獨DLP的芯片，每一個為紅色、綠色、藍色通道。不過一般的DLP投影機只配備一個或兩個DMD芯片。這就引出了另一種成像方式，這時讀者會問之有一種顏色的DMD芯片如何釋放豐富多彩的影響呢？

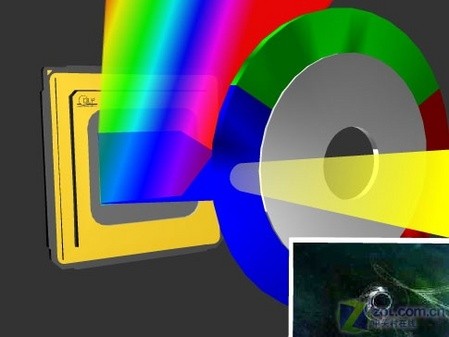

‘DLP投影機的基本原理
在DMD芯片的前一部份設置一個多色的色輪（根據產品的定位不同色輪會有不同種類）。這個色輪和燈泡之間有一定的距離，在工作時DMD芯片上的每一個“像素”會不斷運動，同時照明光透過色輪投到DMD芯片上，這樣在任何時刻這項活動都會產生不同灰階，最終通過調節的光線投射到屏幕上而產生圖像。
